下水道シールド現場見学(平成18年5月)†

東京で開かれたシンポジウムの前日に下水道シールドの現場見学 をさせて頂きました．今回の現場では掘進作業を終え 、解体する前の シールドマシンを見ることができ，とても貴重な経験をすることができました．

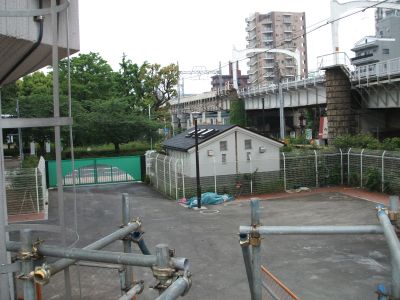

到達縦坑の真上†

この現場は、急曲線・急勾配を含む大深度シールドであり，施工の難しい特徴的な現場でした．

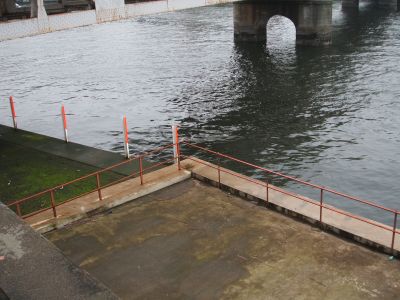

雨水の放流先となった河川†

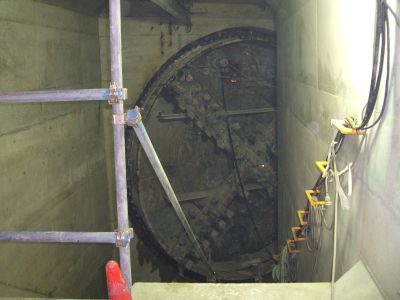

シールドマシンのカッターフェイス†

（今回はタイミングがよく、ちょうど掘削作業が終わったばかりということで，解体前のシールドマシーンを見ることができました）

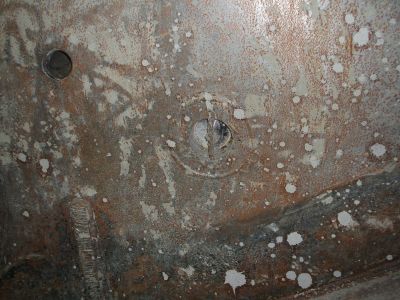

シールド切羽付近の土圧計†

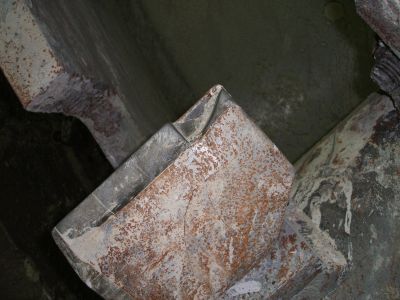

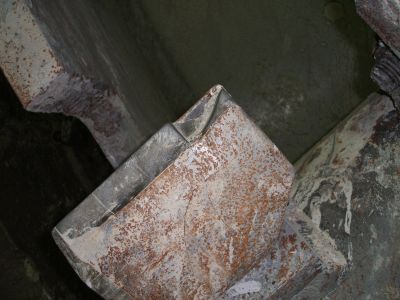

マシンの先端にカッタービット†

地盤を掘削する役割を果たしており，地盤の状況によっては損傷することもあります． (左の写真は一部損傷したカッタービットです)

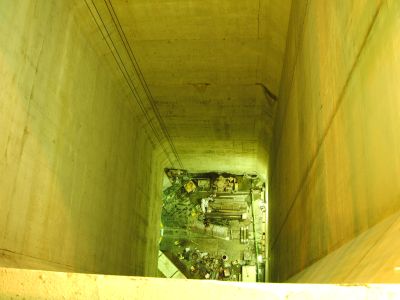

発進立杭の上部からシールドの発進地点を見下ろした写真†

深度は40ｍほどでした．

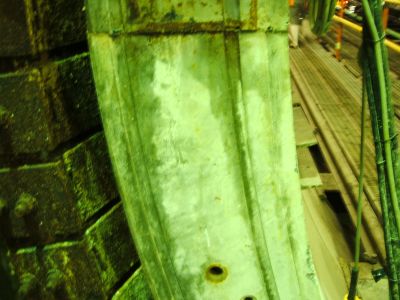

坑口部分でのセグメント断面†

下にリング継手部分が見えます．

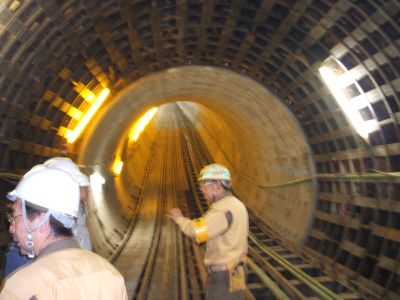

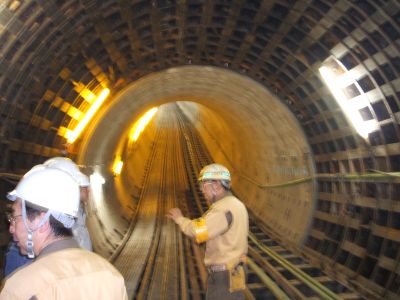

上り急勾配の入り口†

上り勾配地点では強化セグメントが使用されており，施工時荷重にも対応できる使用になっていました.

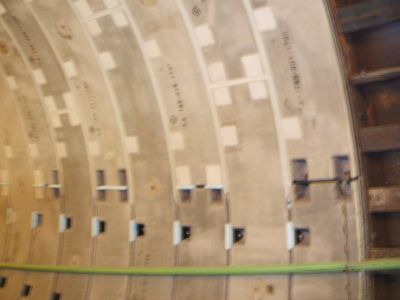

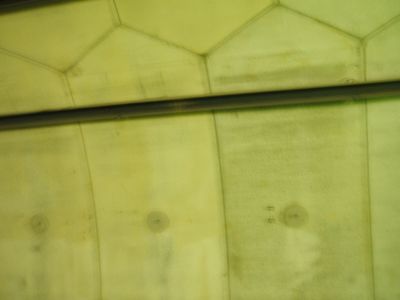

一般部（直線部）のセグメント†

２次覆工一体型なので、内面が平滑です．

CPセグメント（STセグメント＋コンクリート）†
