一面せん断試験装置

一面せん断試験装置†

• 本研究室で所有する一面せん断試験装置は，自動計測・自動制御ができるように整備しているため，定圧試験，定体積試験，繰り返し載荷試験を全て自動で行うことができます．定圧試験では，せん断箱の摩擦を考慮して鉛直力を反力板側で測定しているので，より精密な実験を行うことができます．

• 試験機の特徴
  • 供試体の寸法：直径6 cm×高さ2 cm
  • 試験装置：PC・D/Aボード経由でフィードバック自動制御
  • 垂直力・せん断力ともにモータ制御（変位制御）で載荷
  • 測定データはデータロガー，GP-IBボード経由でPCにて自動記録
  • データ記録ソフトはVB6.0で作成，試験機・試験方法に合わせてカスタマイズ
  • せん断力は，定格容量200kgf（定格出力4000strain）のロードセルで測定
  • 鉛直変位は，定格容量20mm（定格出力150strain），定格容量5mm（定格出力10000strain）の変位計で測定
  • 鉛直応力は，定格容量200kgf（定格出力2313strain）平行平板型ロードセルにて反力側で測定

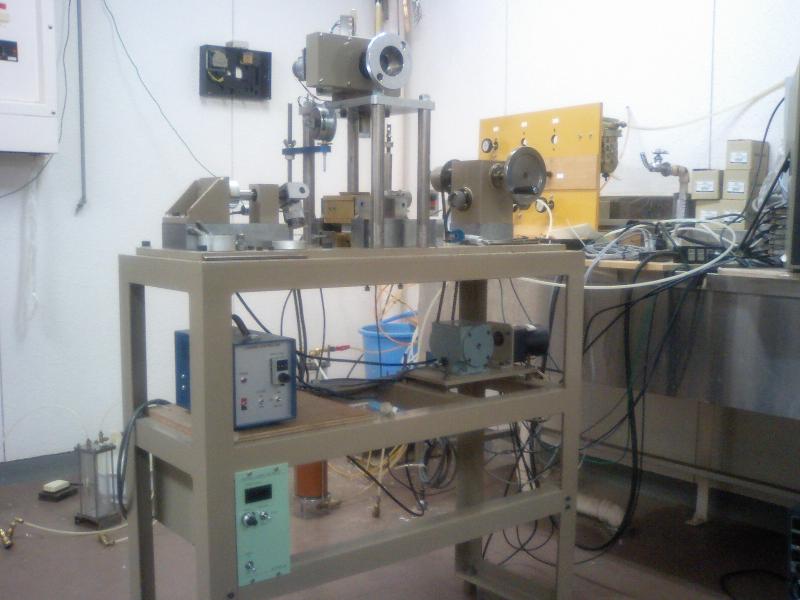

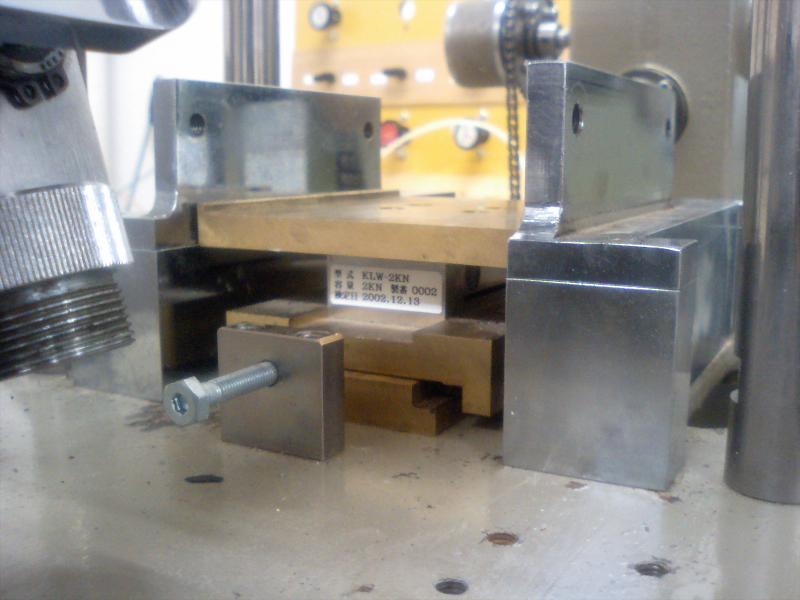

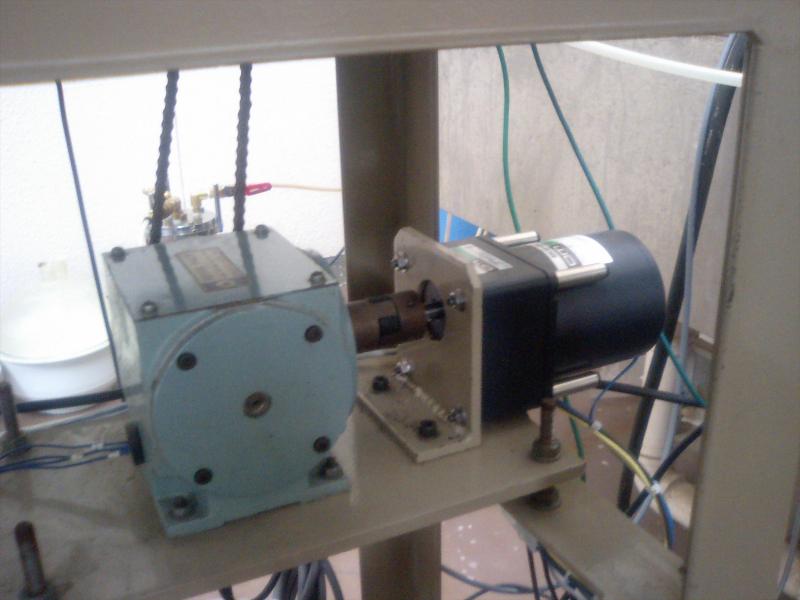

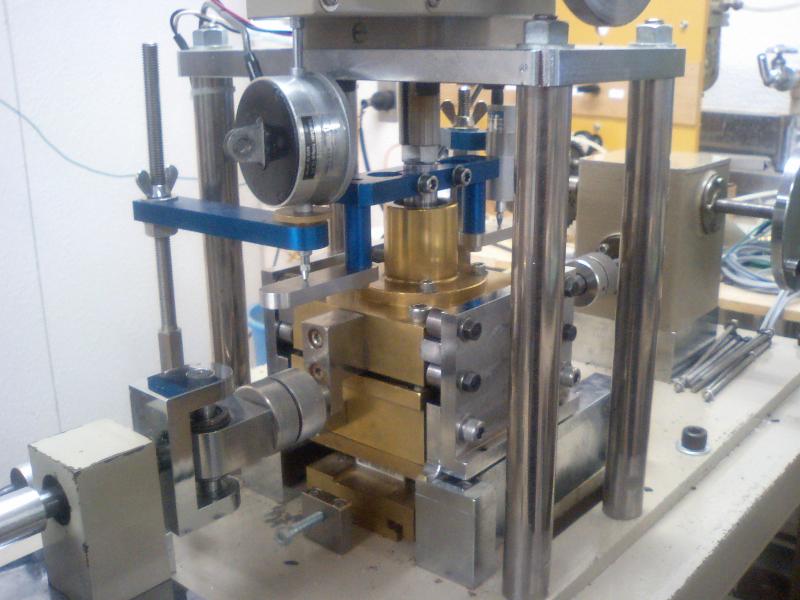

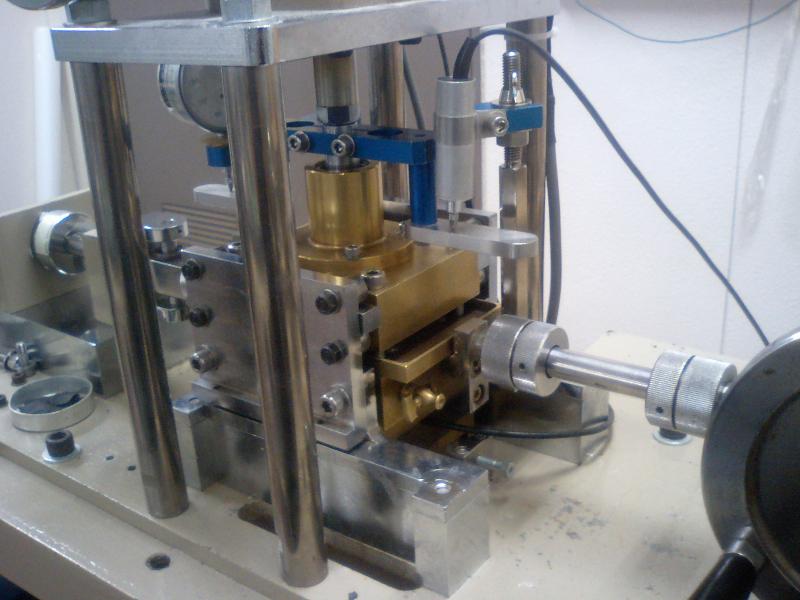

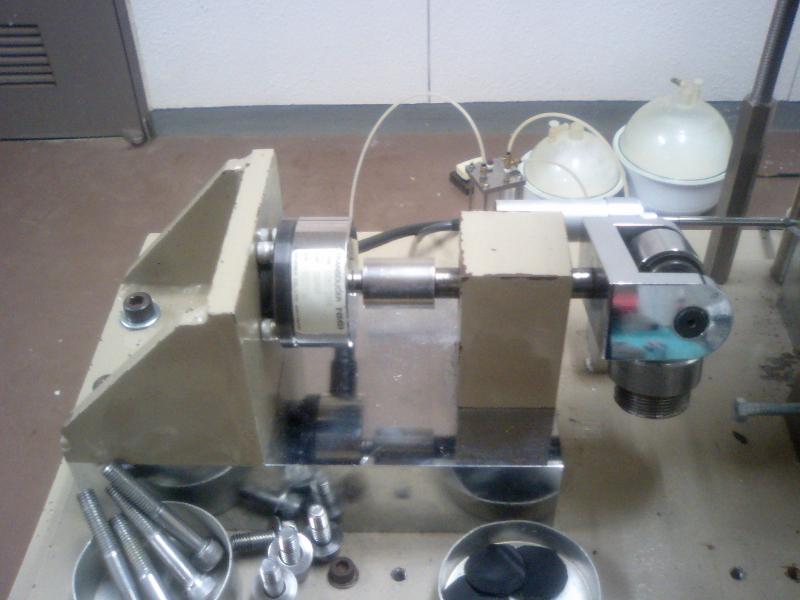

1.試験機全景	2.せん断応力用ロードセル	3.鉛直応力用ロードセル	4.せん断力載荷用モータ	5.鉛直力載荷用モータ

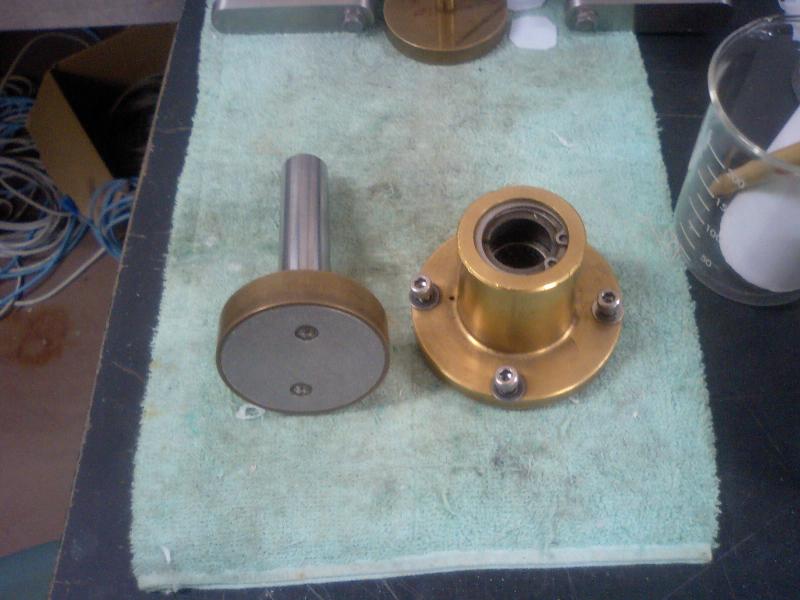

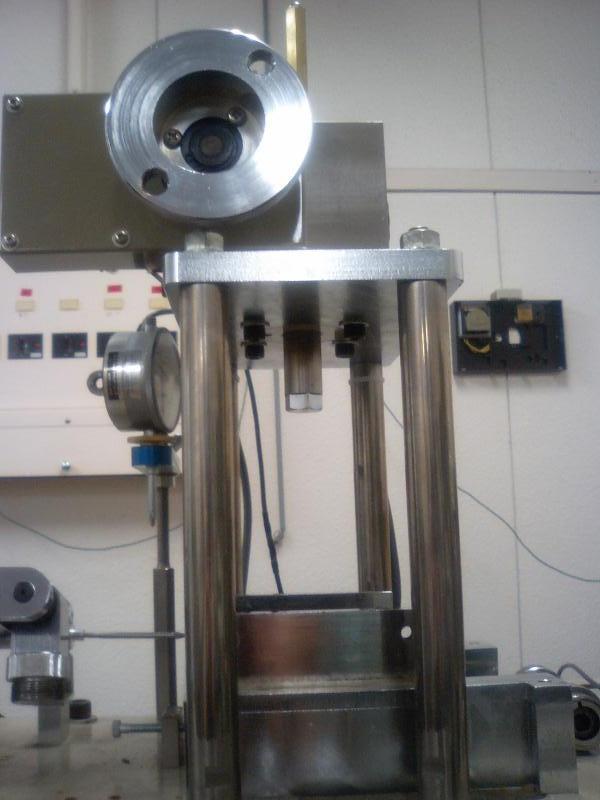

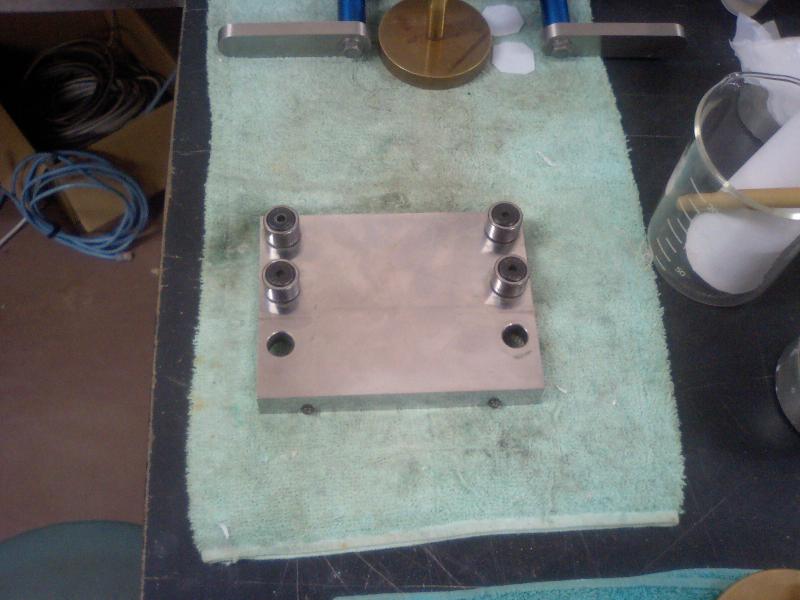

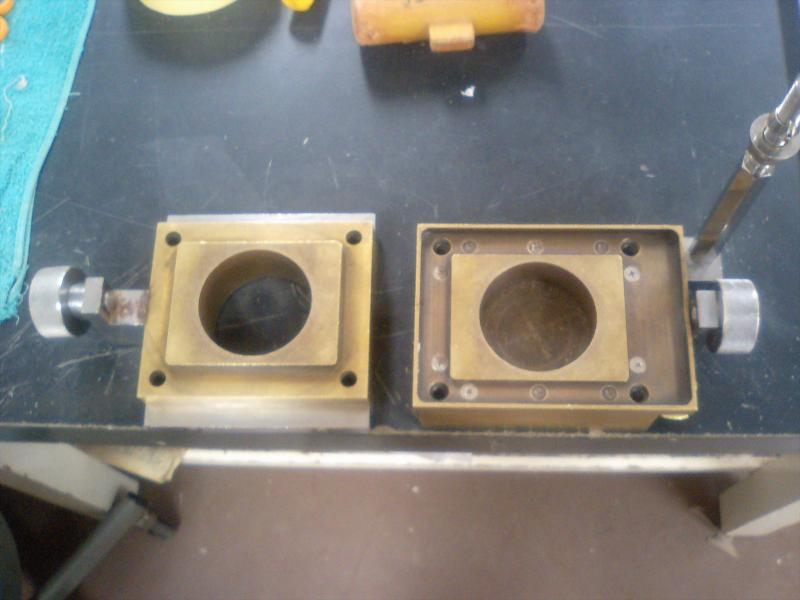

6.上下せん断箱	7.鉛直力載荷軸・ガイド	8.せん断力載荷用ガイド	9.せん断箱セット状況	10.せん断箱セット状況

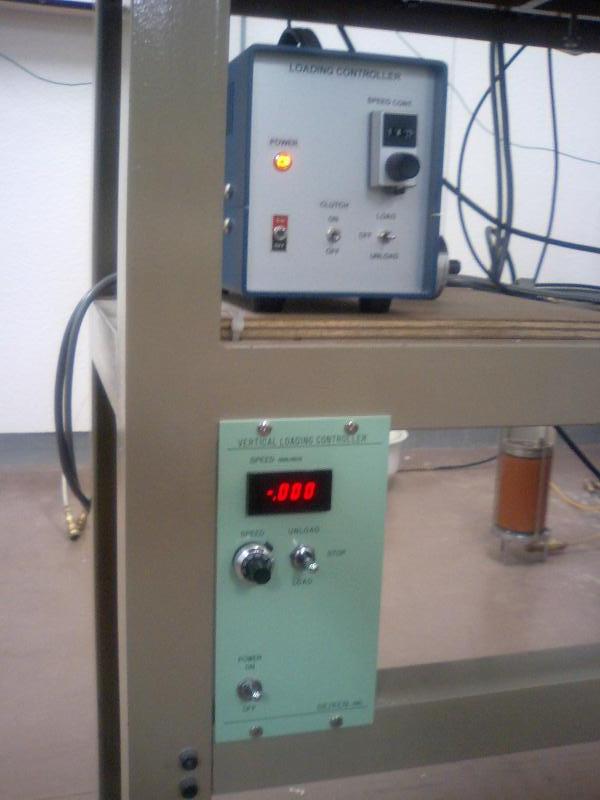

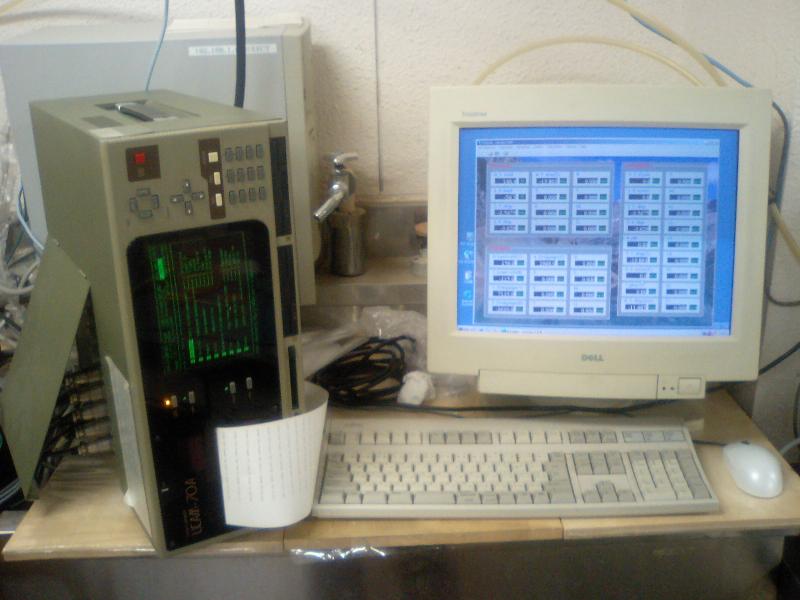

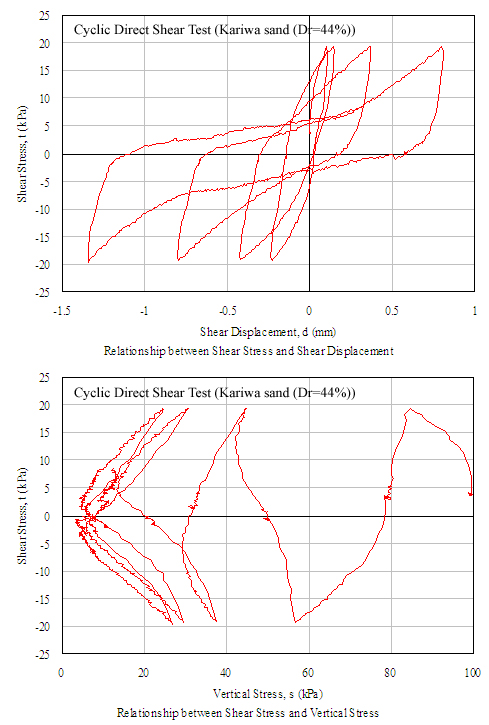

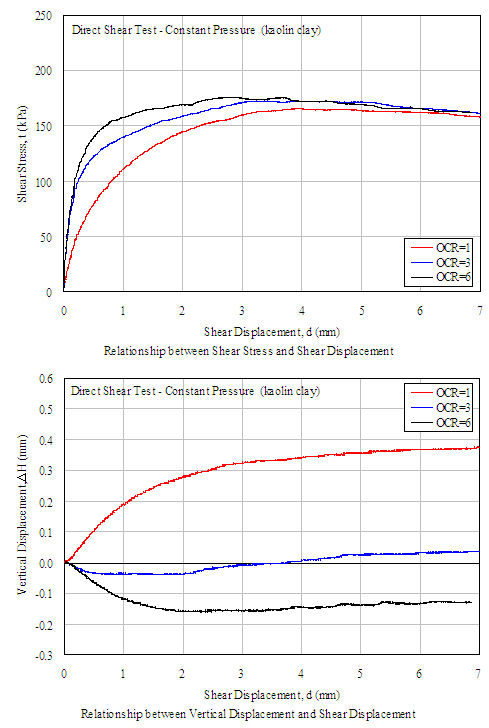

11.モータコントローラ	12.計測機器	13.定圧単調載荷試験結果一例	14.繰り返し載荷試験結果一例
